Uždaro tipo stiklinis reaktorius

Talpa: nuo 1000 iki 40000 litrų (F serija, GB/T25026-2017); 3000–40 000 litrų (Q serija, GB/T25026-2017); 1600–40000 litrų (CE serija, DIN28136). tai tam tikra uždaro suvirinimo vertikalaus tipo slėginių indų įranga su viršutiniu įdėklu maišytuvu, dar vadinama "Monobloko tipu". Monobloko konstrukcijos konstrukcija neturi didelės pagrindinės angos, kad būtų padidintas viršutinės galvos stiprumas ir būtų galima pasiekti aukštesnius slėgio rodiklius.

Siųsti užklausą

Aprašymas

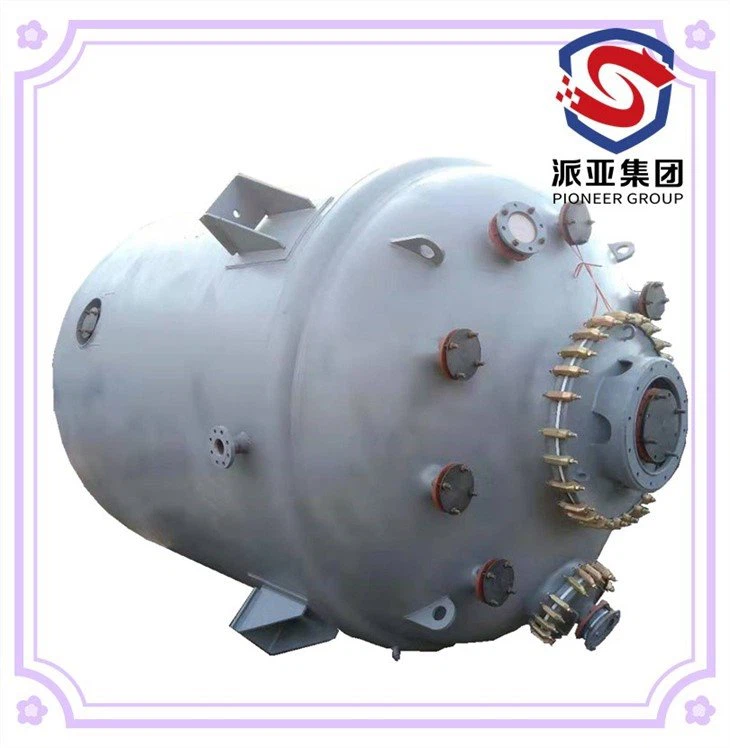

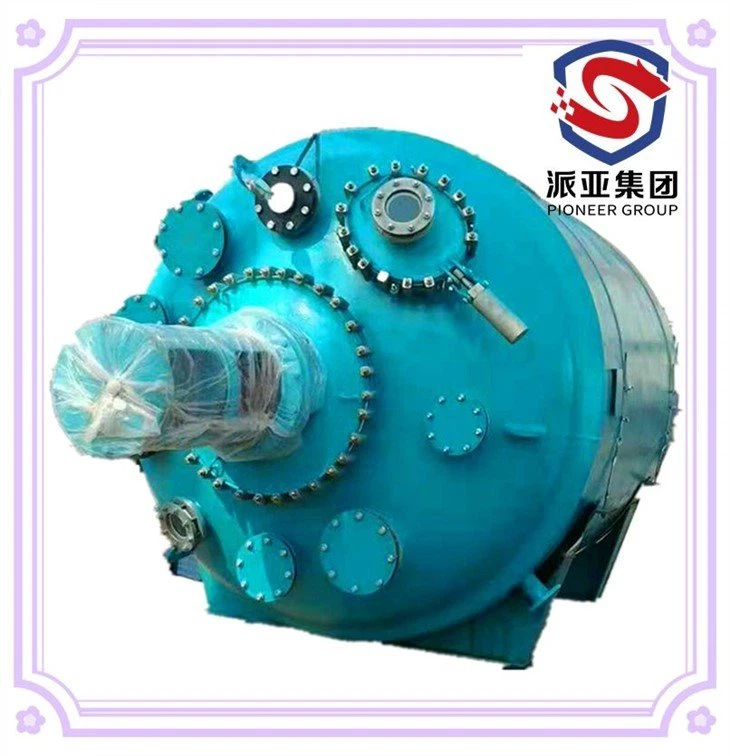

Uždaro tipo stiklinis reaktorius yra vienos dalies vertikaliojo tipo slėginių indų įranga su maišytuvu, dar vadinama monobloko tipo stikliniu reaktoriumi. Jo konstrukciją daugiausia sudaro sandariai suvirintas stiklinis indo korpusas, viršutinis stiklu dengtas maišytuvas, variklio pavaros įtaisas, veleno sandariklis, U tipo arba limpet ritės tipo šildymo / aušinimo apvalkalas, nuleidimo vožtuvas, temperatūros ir slėgio matavimo įtaisas ir ir tt Monobloko konstrukcijos konstrukcija neturi didelės pagrindinės angos, kad būtų padidintas viršutinės galvos stiprumas ir būtų galima pasiekti aukštesnį slėgį bei didelę talpą. Standartinis dizainas apėmė dvi skirtingas sistemas, viena yra GB standartinė F ir Q serija, kita - DIN28136 standartinė CE serija. Šildymas ir (arba) vėsinimas atliekamas naudojant au tipo apvalkalą arba išorinės pusės pusspiralinį apvalkalą, naudojant garus, vandenį arba terminę alyvą.

Fig-1 Structure of Close type glass lined reactor

PRODUKTO APRAŠYMAS

Talpa	1000–40 000 litrų (F serija, GB/T25027-2018); 3000–40 000 litrų (Q serija, GB/T25027-2018); nuo 1600 iki 40000 litrų (CE serija, DIN28136); 40 000–50 000 litrų (pritaikykite)
Suprojektuotas laivo slėgis	{{0}}.25 MPa, 0.6 MPa, 1.0 MPa
Suprojektuotas striukės slėgis	0.6 MPa
Striukės tipas	U tipas arba pusiau ritės tipas
Suprojektuota temperatūra	-20 iki 200 laipsnių (F/Q serija) -25 iki 230 laipsnių (CE serija)
Pamušalo stiklo storis	{{0}}, 8–2,0 mm (F/Q serija) 1,5–2,3 mm (CE serija)
Maišytuvo tipas (pasirinktinai) & Greitis	Nuimamo ašmenų inkaro tipas: nuo 50 iki 80 aps./min., kai ašmenų galo tiesinis greitis ne didesnis kaip 5 m/s (tik Q serijai); Mentės tipas: nuo 70 iki 125 aps./min., kai ašmenų galo tiesinis greitis ne didesnis kaip 7 m/s; Propeleris / sparnuotė: nuo 70 iki 125 aps./min., kai ašmenų galo tiesinis greitis ne didesnis kaip 8 m/s; derinio tipą arba pagal užsakymą
Pavaros įtaisas maišymui	Ugniai atsparus kintamosios srovės variklis (pasirinktinai) su vertikaliu reduktoriumi
Veleno sandariklis	Sandarinimo sandariklis (mažiau nei arba lygus 0,25 MPa); Vieno tipo mechaninis sandariklis (0,4 MPa); Dvigubo tipo mechaninis sandariklis ({{0}},6 MPa, 1,0 MPa); Magnetinis sandariklis (pasirinktinai)
Stiklo pamušalo kibirkšties testas	20 KV po stiklo išdegimo ir 10 KV prieš pristatymą
Hidraulinis testas	1,2 karto didesnis nei numatytas striukės ir indo slėgis
Atsparumas temperatūrai	Atšaldymo šokas: 110 laipsnių, terminis šokas: 120 laipsnių
Dizaino standartas	GB/T150.1~4-2011,TSG21-2016/XG1-2020, GB/T25025-2010, GB/T25026-2017, HG/T{{7 }} (F/Q serija); ASME skyrius Ⅷ skyrius. 1 Neštampuotas, DIN28136 (CE serija); Arba prieš pritaikytą standartą
Standartinis antgalis ir flanšas	HG/T(GB), ASME, JIS, DIN (pasirenkama)

GAMYBOS PROCESAS

STIKLU APDARBINTOS ĮRANGOS NAUDOJIMO MEDŽIAGOS IR NAUDOJIMO SĄLYGOS

ATSARGIAI PRIEŽIŪROS IR EKSPLOATUOJANT STIKLŲ PADALUS ĮRANGĄ

PAGRINDINĖ GAMYBINĖ APŽIŪRA

◆Plieninio pagrindo mechaninio veikimo bandymas

◆Apkabų atsparumo tempimui bandymas

◆Stiklo pamušalo / emalio antikorozinis bandymas su bandymo juostele arba bloku

◆Suvirinimo siūlės patikrinimas su galvute: RT-100 proc. ir apvalkalu: RT-20 proc.

◆Purkštukų padėties ir lygumo patikrinimas

◆Pamušto stiklo sluoksnio apžiūra po apdegimo

◆Pamušalo stiklo storio aptikimas po išdegimo

◆ 20 kV kibirkšties bandymas padengto stiklo sluoksniui po apdegimo

◆ Striukės ir laivo hidraulinis testas

◆ Neapkrovos važiavimo poilsis ir darbo bandymas su vandeniu, siekiant patikrinti maišymo ir elektrinės valdymo sistemos veikimą

◆ 10 kV kibirkšties bandymas ir užbaigtas stiklo sluoksnio patikrinimas prieš pristatymą

Fig-11 DETAILS AND INSPECTION(001)

SERTIFIKATAS

MŪSŲ PARTNERIS

LANKYTOJAI IR PARODA

PLANTEZITAS

EKSPORTAS

DUK

1. Kad galėtume tiksliai pateikti citatą ir tiekti kokybiškus produktus, pateikite techninius duomenis kartu su užklausa:

1) Reikalingas dizainas ir darbinis slėgis, įrangos temperatūra

2) darbo terpės atsparumas korozijai arba pH vertė (jei yra)

3) Prijunkite flanšo standartą

4) Maitinimas – įtampa, dažnis, atsparumas sprogimui ir apsaugos klasė pagal pritaikymą vietoje

5) Įrangos veikimo aplinka – įrengimo vieta (įrengimas kambaryje/lauke, šildomas/nešildomas kambarys), pavojingos ir gaisrui pavojingos zonos klasė, klimatinė versija ir vietos kategorija

2. Mūsų MOQ yra vienas kiekvienos įrangos rinkinys.

3. Mūsų pakrovimo uostas yra Čingdao jūrų uostas, Kinija

4. Mūsų pristatymo laikas yra nuo 60 iki 120 dienų po to, kai gauname 30 procentų užstatą ir patvirtiname skirtingos įrangos diagramas.

5. Mūsų gaminio garantijos laikas yra vieneri metai nuo pristatymo.

6. Mūsų bendras mokėjimo terminas yra 30 procentų sutarties sumos T/T iš anksto kaip užstatas, likutis 70 procentų T/T arba L/C iš karto.

7. Jei jums reikia sertifikato, kurį išdavė trečioji šalis, praneškite mums.

Fig-16 FAQ(001)
